化工泵葉輪防腐涂料

化工泵葉輪防腐涂料是采用高分子陶瓷聚合物KNM22材料制作而成，其主要成分是陶瓷，因此可以耐多種酸堿腐蝕，且有較高的耐磨性。

化工泵葉輪防腐涂料的使用方法(4:1)

1. 表面處理：對需處理部位進行粗化處理，角磨機打磨或噴砂等；對粗化處理過的表面進行清洗；處理過的表面應是粗化的干燥新鮮基材表面，并且應無油污、無粉塵。

2. 配制：按重量比4∶1將A、B兩組份混合均勻，并在30分鐘內用完。一般是邊施工邊配置，一次配置量最大不能超過1.5公斤，一次調配過多，膠凝固的快，還沒用完已經部分凝固而不能使用�？筛鶕�實際溫度冬天可適當多配，夏天適當少配。如氣溫過低可將A組分適當加熱以降低粘度便于配置。

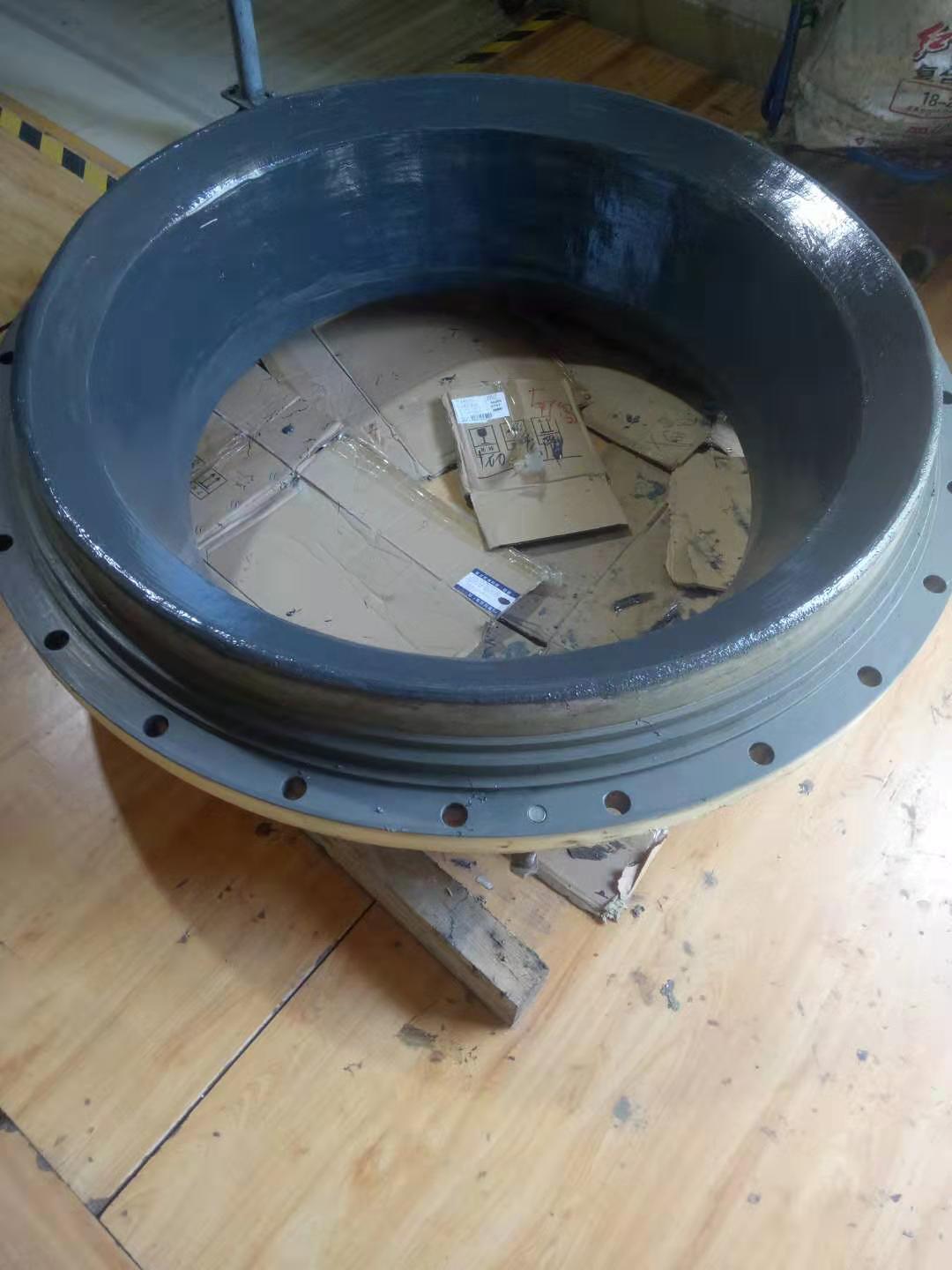

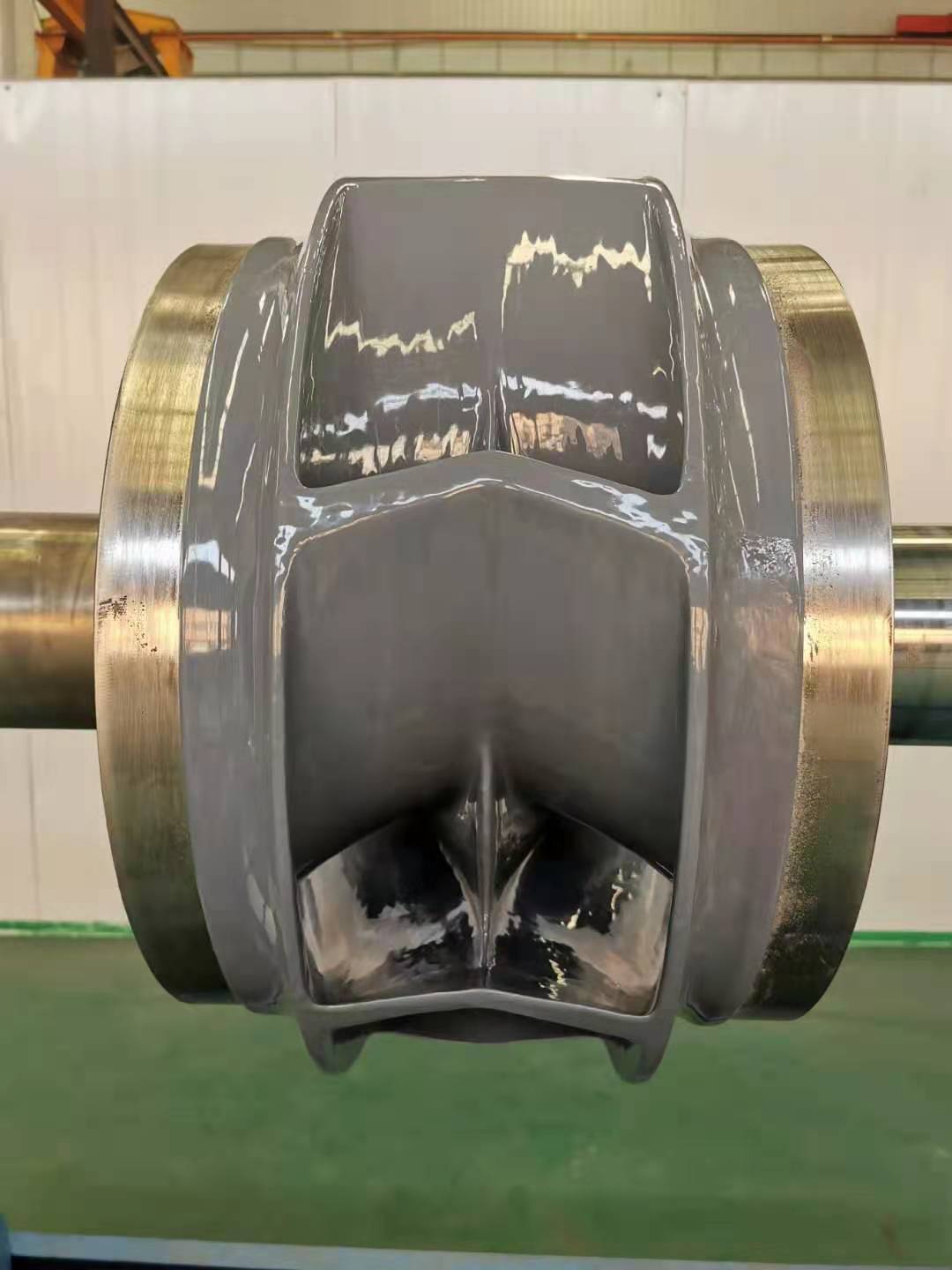

3. 涂敷：KN防腐涂料合適的涂層厚度是0.3mm以上，應將混合好的材料逐層涂敷于待施工部位，第一層要刮薄均勻，使之與基材充分浸潤，涂層涂到尺寸后表層要修平整。本材料不能進行機械加工，應注意控制涂層厚度，以免裝配中出現干涉現象。

4. 固化：25℃固化24小時可投入使用，若溫度低應采用加熱或延長固化時間來促進固化；一般冬天施工可用碘鎢燈距涂層40cm的距離進行照射加溫。(也可把固化時間縮短到2-3小時)
