泥漿泵磨損修復涂敷碳化硅耐磨修補劑

北京耐默公司致力于解決礦山、電力、冶金、建材等行業泥漿泵沖刷磨損腐蝕的修復于防護問題。針對泥漿泵的特定工作環境，推出KN22刷涂陶瓷防護劑+KN17碳化硅耐磨修補劑的修復防護方案。

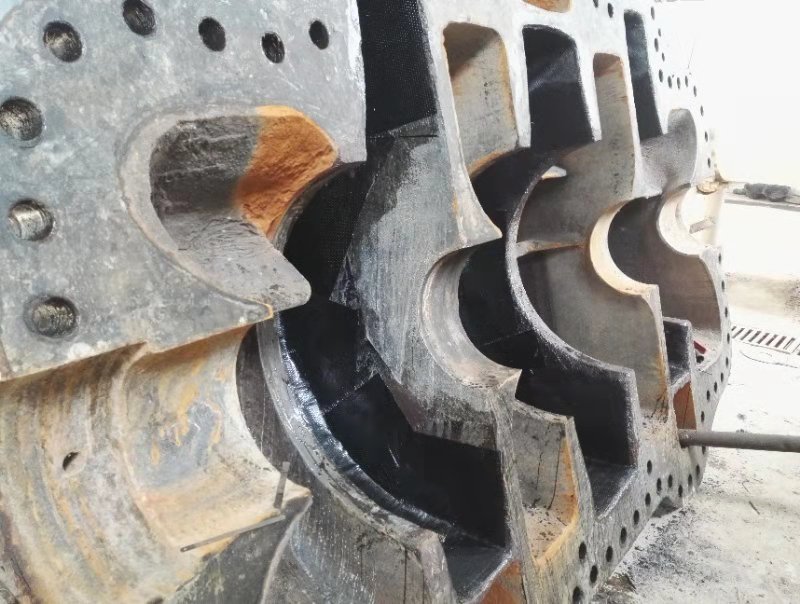

圖（1）引黃泥漿泵山西運城用于萬畝蘋果灌溉工程

KN22刷涂陶瓷防護劑是以納米級超細陶瓷微粉為骨材的聚合陶瓷材料，雙組分，低粘度，易刷涂。固化后的涂層強度高，耐磨損，耐腐蝕。用作底膠可增強修復材料與基材的結合強度，用作面膠時可增強表面光潔度，減小流體阻力，提高泵效；KN17碳化硅耐磨修補劑是以超硬碳化硅顆粒為骨材的聚合陶瓷材料，觸變性粘度，成型性好，可室溫固化，耐磨損，耐腐蝕，耐老化，耐漿液沖刷性能遠超金屬基材本體。

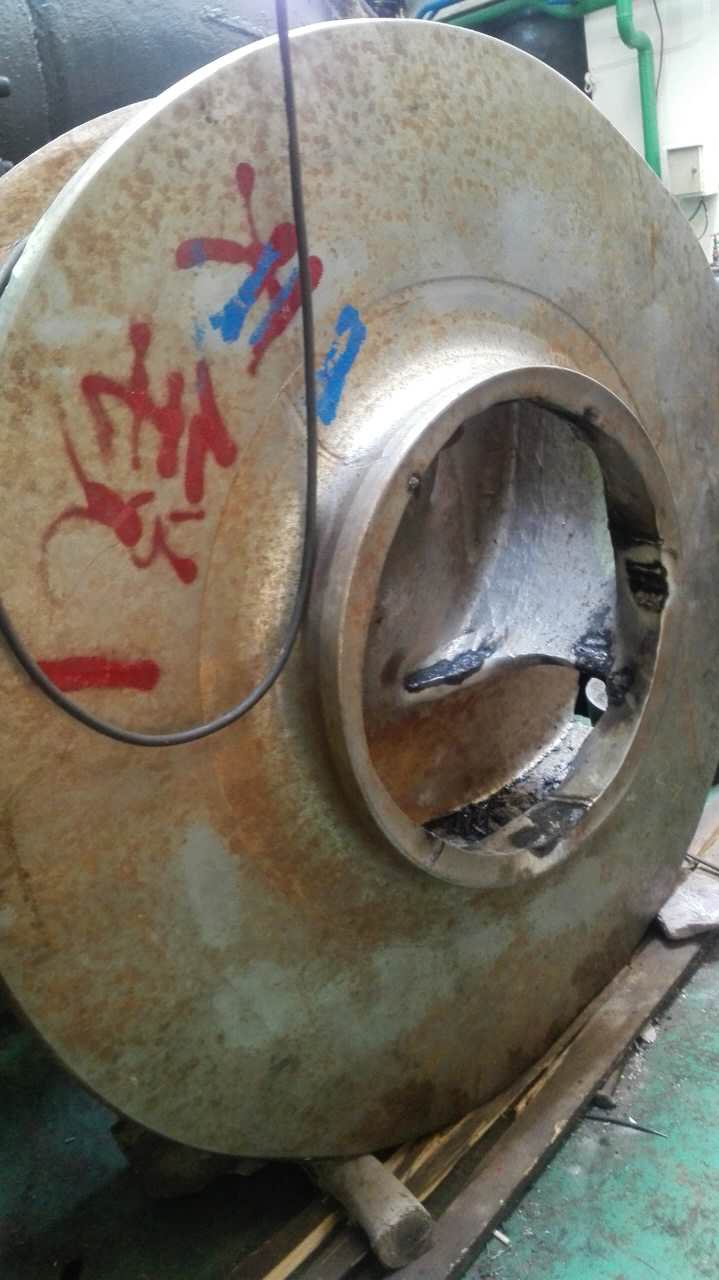

圖（2）泥漿泵葉輪磨損嚴重，這是因為黃河含砂量較高

漿液循環泵磨損修復流程：

（1）首先清理泵殼、護板、葉輪磨損部位的雜質，噴砂粗化處理金屬基材，清洗劑（乙酸乙酯、丙酮等）清洗并晾置干燥.

（2）將KN22刷涂陶瓷防護劑按規行比例混合均勻刷涂于待修部位做底膠。

（3）在底膠完全固化前將混合均勻的KN17碳化硅耐磨修補劑涂敷于磨損部位，直至恢復至原有尺寸。修復葉輪時，一般留出適量機械加工余量。待KN17碳化硅耐磨修補劑固化后，機械加工至原有尺寸并進行動平衡檢測。

（4）表面均勻刷涂一層KN22刷涂陶瓷防護劑。

（5）室溫固化后，如能加熱至60-80度保溫2小時，可提高材料20%的綜合性能。

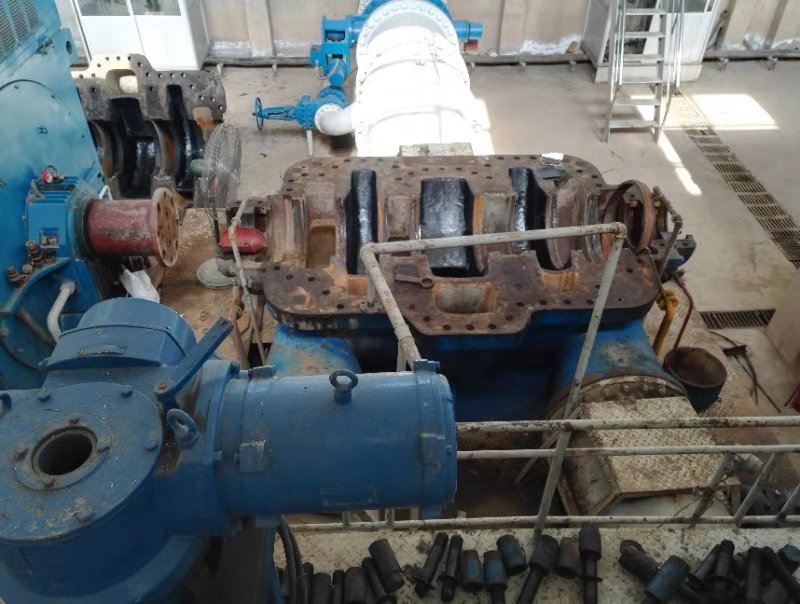

圖（3）修復后的雙吸泥漿泵泵殼比較的還耐磨

應用范圍：

該工藝廣泛用于泥漿泵沖刷磨損腐蝕的修復與防護。如：

（1）泥漿泵（包括護板、泵殼、葉輪）修復，

（2）管道（包括漿液循環泵進出口管道、大小頭、三通、短接等）修復，

（3）攪拌器修復，

（4）旋流子內襯修復；

（5）噴淋層（脫硫噴嘴、支架、吸收塔筒壁修復）等。

修復效果：

該修復工藝在國內30余家泥漿泵得到應用。除哈密電廠因工期短，材料固化不充分就開機投入使用，造成半年后碳化硅涂層大塊脫落外，其余各處使用情況均非常良好，平均使用壽命為原有設備的2倍左右。
